法蘭式轉盤軸承

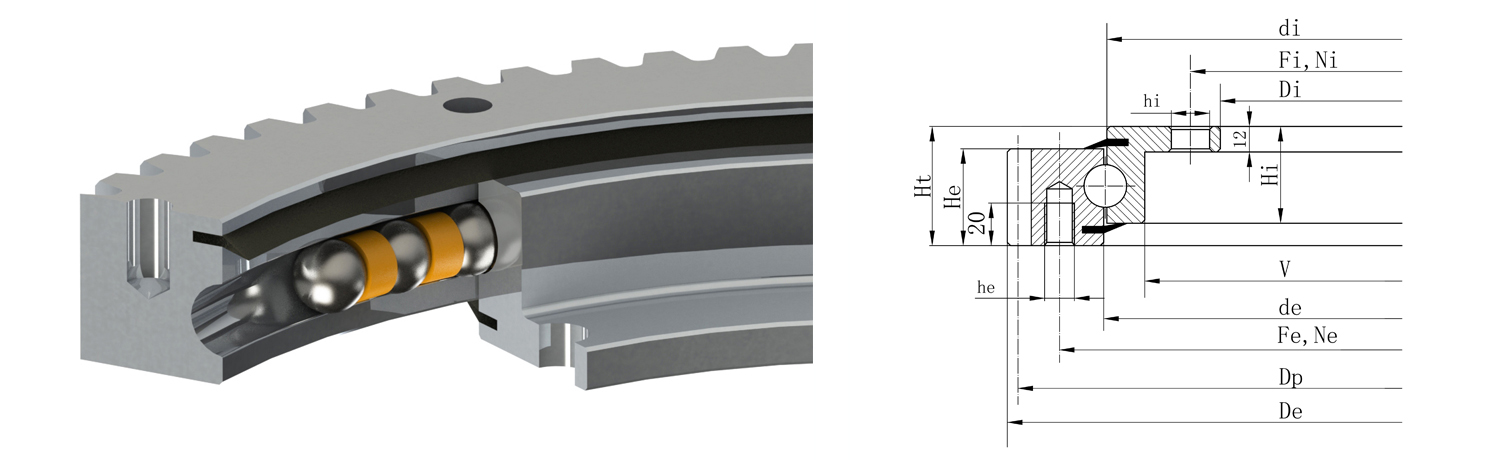

外齒法蘭式轉盤軸承型號參數

型號	外形尺寸									安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]	[mm]	[mm]	[-]	[mm]				[kn]	[kg]
1L20-E-0414	504	415.5	412.5	304	45.5	45.5	56	-	375	455	332	10	M12	24	18	495	5	99	-0.5	23.5	29
1L20-E-0544	640.8	545.5	542.5	434	45.5	45.5	56	-	505	585	462	14	M12	28	18	630	6	105	-0.6	28.4	39.2
1L20-E-0644	742.8	645.5	642.5	534	45.5	45.5	56	-	605	685	562	16	M12	32	18	732	6	122	-0.6	28.4	47.2
1L20-E-0744	838.8	745.5	742.5	634	45.5	45.5	56	-	705	785	662	18	M12	32	18	828	6	138	-0.6	28.4	53.1
1L20-E-0844	950.4	845.5	842.5	734	45.5	45.5	56	-	805	885	762	18	M12	36	18	936	8	117	-0.8	37.86	64.7
1L20-E-0944	1046.4	945.5	942.5	834	45.5	45.5	56	-	905	985	862	20	M12	40	18	1032	8	129	-0.8	37.86	69.1
1L20-E-1094	1198.4	1095.5	1092.5	984	45.5	45.5	56	-	1055	1135	1012	22	M12	40	18	1184	8	148	-0.8	37.86	82.5
1L30-E-0955	1096.2	953.5	956.5	805	71	71	90	-	893	1016	845	30	M20	30	22	1080	9	120	–0.9	66.46	165
1L30-E-1055	1198	1053.5	1056.5	905	71	71	90	-	993	1116	945	30	M20	30	22	1180	10	118	–1	73.84	183
1L30-E-1155	1298	1153.5	1156.5	1005	71	71	90	-	1093	1216	1045	36	M20	36	22	1280	10	128	–1	73.84	200
1L30-E-1255	1398	1253.5	1256.5	1105	71	71	90	-	1193	1316	1145	42	M20	42	22	1380	10	138	–1	73.84	216
1L30-E-1355	1498	1353.5	1356.5	1205	71	71	90	-	1293	1416	1245	42	M20	42	22	1480	10	148	–1	73.84	234
1L30-E-1455	1598	1453.5	1456.5	1305	71	71	90	-	1393	1516	1345	48	M20	48	22	1580	10	158	–1	73.84	250

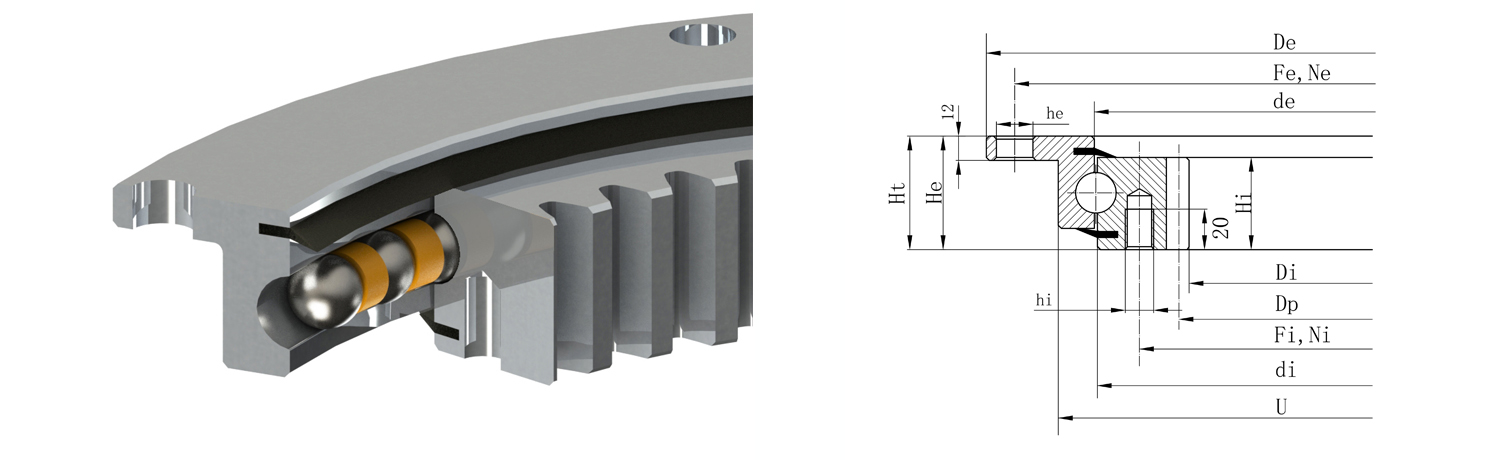

內齒法蘭轉盤軸承型號參數

型號	外形尺寸									安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi	Dp	m	z	k.m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[mm]	[mm]	[-]	[mm]	[kN]	[kg]
1L20-I-0414	518	415.5	412.5	326.5	45.5	45.5	56	453	-	490	375	16	18	12	M12	335	5	67	-0.75	27.08	26.9
1L20-I-0544	648	545.5	542.5	445.2	45.5	45.5	56	583	-	620	505	20	18	16	M12	456	6	76	-0.6	32	36.7
1L20-I-0644	748	645.5	642.5	547.2	45.5	45.5	56	683	-	720	605	24	18	18	M12	558	6	93	-0.6	31.24	43.4
1L20-I-0744	848	745.5	742.5	649.2	45.5	45.5	56	783	-	820	705	24	18	20	M12	660	6	110	-0.6	30.64	50.8
1L20-I-0844	948	845.5	842.5	737.6	45.5	45.5	56	883	-	920	805	28	18	20	M12	752	8	94	-0.8	41.6	61.3
1L20-I-0944	1048	945.5	942.5	841.6	45.5	45.5	56	983	-	1020	905	32	18	22	M12	856	8	107	-0.8	40.98	65.4
1L20-I-1094	1198	1095.5	1092.5	985.6	45.5	45.5	56	1133	-	1170	1055	32	18	24	M12	1000	8	125	-0.8	40.32	80.3
1L30-I-0955	1100	953.5	956.5	812	71	71	90	1017	-	1060	894	30	22	30	M20	830	10	83	–1	82.36	159
1L30-I-1055	1200	1053.5	1056.5	912	71	71	90	1117	-	1160	994	30	22	30	M20	930	10	93	–1	81.26	176
1L30-I-1155	1300	1153.5	1156.5	1012	71	71	90	1217	-	1260	1094	36	22	36	M20	1030	10	103	–1	80.3	192
1L30-I-1255	1400	1253.5	1256.5	1112	71	71	90	1317	-	1360	1194	42	22	42	M20	1130	10	113	–1	79.48	208
1L30-I-1355	1500	1353.5	1356.5	1212	71	71	90	1417	-	1460	1294	42	22	42	M20	1230	10	123	–1	78.78	226
1L30-I-1455	1600	1453.5	1456.5	1310	71	71	90	1517	-	1560	1394	48	22	48	M20	1330	10	133	–	78.2	243

無齒法蘭轉盤軸承型號參數

型號	外形尺寸									安裝尺寸						重量
	De	de	di	Di	He	Hi	Ht	U	V	Fe	Fi	Ne	he	Ni	hi
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[-]		[kg]
1L20-U-0414	518	415.5	412.5	304	45.5	45.5	56	453	375	490	332	16	18	24	18	23
1L20-U-0544	648	545.5	542.5	434	45.5	45.5	56	583	505	620	462	20	18	28	18	30.4
1L20-U-0644	748	645.5	642.5	534	45.5	45.5	56	683	605	720	562	24	18	32	18	35.8
1L20-U-0744	848	745.5	742.5	634	45.5	45.5	56	783	705	820	662	24	18	32	18	42.2
1L20-U-0844	948	845.5	842.5	734	45.5	45.5	56	883	805	920	762	28	18	36	18	47.1
1L20-U-0944	1048	945.5	942.5	834	45.5	45.5	56	983	905	1020	862	32	18	40	18	52.3
1L20-U-1094	1198	1095.5	1092.5	984	45.5	45.5	56	1133	1055	1170	1012	32	18	40	18	61.1
1L30-U-0955	1100	953.5	956.5	805	71	71	90	1017	893	1060	845	30	22	30	22	131
1L30-U-1055	1200	1053.5	1056.5	905	71	71	90	1117	993	1160	945	30	22	30	22	145
1L30-U-1155	1300	1153.5	1156.5	1005	71	71	90	1217	1093	1260	1045	36	22	36	22	159
1L30-U-1255	1400	1253.5	1256.5	1105	71	71	90	1317	1193	1360	1145	42	22	42	22	172
1L30-U-1355	1500	1353.5	1356.5	1205	71	71	90	1417	1293	1460	1245	42	22	42	22	186
1L30-U-1455	1600	1453.5	1456.5	1305	71	71	90	1517	1393	1560	1345	48	22	48	22	200

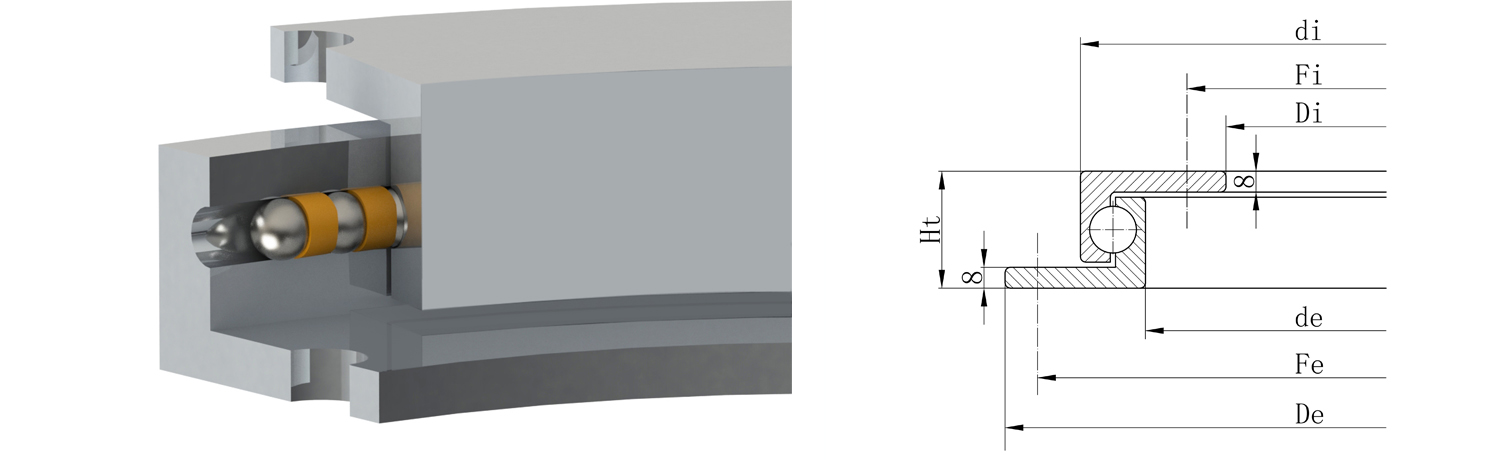

反向法蘭轉盤軸承型號參數

型號	外形尺寸					安裝尺寸		重量
	De	di	de	Di	Ht	Fe	Fi	Weight
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	kg
1O09-U-0400	400	342	292	230	45	375	260	11
1O09-U-0500	500	442	392	330	45	475	360	15
1O09-U-0650	650	592	542	480	45	625	510	20
1O09-U-0750	750	692	642	580	45	725	610	23
1O09-U-0850	850	792	742	680	45	825	710	27
1O09-U-0950	950	892	842	780	45	925	810	30
1O09-U-1050	1050	992	942	880	45	1025	910	34
1O12-U-0500	500	437	384	315	52	475	340	17
1O12-U-0650	650	587	534	465	52	625	490	23
1O12-U-0750	750	687	634	565	52	725	590	28
1O12-U-0850	850	787	734	665	52	825	690	32
1O12-U-0950	950	887	834	765	52	925	790	36
1O12-U-1050	1050	987	934	865	52	1025	890	40

　　外輪上帶有法蘭的系列轉盤軸承回轉支承叫做法蘭式轉盤軸承，它使軸向定位變得簡單，不再需要軸承座，它變得更加經濟。為了獲得軸承的低摩擦扭矩，高剛度和良好的旋轉精度，使用了外徑小的鋼球。中空軸的使用確保了重量輕和配線空間。
　　延長法蘭式轉盤軸承的使用壽命方法
　　法蘭式轉盤軸承主要承受徑向載荷，但也可以同時承受徑向載荷和軸向載荷。
　　（1）為了使軸承座與軸承圈之間的徑向間隙設定得比偏心度大，對內部結構進行了改良。
　　（2）通過優化板的形狀和厚度來提高定位器的強度；

　　（3）為防止因潤滑油減少而造成的表面損壞，在軸承套圈上設計了一個導向槽。

　　法蘭式轉盤軸承安裝注意事項
　　對于法蘭式轉盤軸承等產品，必須優化安裝工作，以在優化安裝狀態下實現軸承的優化應用。在安裝軸承時，需要注意以下三個關鍵問題，以確保軸承安裝工作正常進行：
　　1.區分組件。法蘭式轉盤軸承由多個組件組成。特別是在安裝時，需要將多個組件一起安裝以形成整個系統，并且每個組件的安裝位置和方法是特定的。在這種情況下，為了做好安裝，需要區分所有組件并且不要混淆組件。
　　2.清除步驟。為了確保法蘭式轉盤軸承達到的安裝狀態，要求在安裝前弄清具體的操作步驟，并在實際安裝過程中嚴格遵守規定的步驟，以免出現影響安裝效果的操作問題。
　　3.確保零件位置正確。法蘭式轉盤軸承的所有組件必須安裝在所需的位置和狀態下，以達到良好的安裝效果。因此，如果要安裝軸承，確保組件的正確位置非常重要。
　　法蘭式轉盤軸承的優點
　　外輪上再有法蘭系列產品，使軸向定位變動而簡單，不再需要軸承座，變得更經濟，為了得到軸承的低摩擦扭矩、高剛性、良好的回轉精度，使用了小外徑的鋼球。中空軸的使用，確保了輕量化和配線的空間。
　　主要用途
　　法蘭軸承適用于各種工業設備、小型回轉電機、辦公器械、微型電機軟驅動器，壓力轉子、齒科牙鉆、硬盤馬達、步進電機、機器人、醫療器械、辦公器械、電動工具和玩具等。
